Các dụng cụ và thiết bị hỗ trợ khác để phòng ngừa tĩnh điện

Ngoài túi chống tĩnh điện, việc thiết lập một môi trường làm việc an toàn khỏi tĩnh điện (ESD) đòi hỏi sự hỗ trợ của nhiều dụng cụ và thiết bị khác. Những công cụ này đóng vai trò quan trọng trong việc ngăn chặn sự tích tụ và phóng điện tĩnh, bảo vệ linh kiện điện tử nhạy cảm trong quá trình sản xuất, sửa chữa và bảo trì. Dưới đây là các dụng cụ và thiết bị hỗ trợ phòng ngừa tĩnh điện phổ biến:Thảm chống tĩnh điện (ESD Mats)

1. Thảm chống tĩnh điện (ESD Mats)

• Chi tiết: Thảm chống tĩnh điện thường được làm từ các vật liệu vinyl hoặc cao su có pha trộn các chất liệu dẫn điện như carbon. Chúng có cấu trúc nhiều lớp, với một lớp tiêu tán tĩnh điện ở bề mặt trên (nơi đặt linh kiện và thao tác) và một lớp dẫn điện ở dưới cùng, kết nối với điểm nối đất.
• Cách sử dụng: Đặt thảm trên bề mặt làm việc hoặc sàn nhà. Sử dụng dây nối đất để kết nối thảm với điểm nối đất chung. Đảm bảo bề mặt thảm sạch sẽ để duy trì hiệu quả.
• Lưu ý khi chọn:
  • Kích thước: Chọn kích thước phù hợp với diện tích làm việc.
  • Độ dày: Thảm dày hơn thường bền hơn.
  • Điện trở bề mặt: Đảm bảo nằm trong khoảng tiêu tán tĩnh điện (10^5 – < 10^11 Ω/square).
  • Khả năng chịu nhiệt: Cần thiết nếu có hoạt động hàn hoặc sử dụng nhiệt gần đó.
  • Tính năng khác: Một số thảm có khả năng chống hóa chất hoặc chống trượt.

2. Vòng đeo cổ tay chống tĩnh điện (ESD Wrist Straps)

• Chi tiết: Vòng đeo tay bao gồm một dải đeo (thường làm từ vải đàn hồi hoặc kim loại) tiếp xúc với da và một dây dẫn (thường là dạng lò xo) có điện trở 1 megaohm (để bảo vệ người dùng) kết nối với kẹp.
• Cách sử dụng: Đeo vòng quanh cổ tay sao cho dải đeo tiếp xúc chắc chắn với da. Kẹp dây dẫn vào điểm nối đất chung.
• Lưu ý khi chọn:
  • Loại dải đeo: Chọn loại thoải mái khi đeo trong thời gian dài.
  • Loại dây dẫn: Dây đơn hoặc dây đôi (dual-wire) cho độ tin cậy cao hơn.
  • Chiều dài dây: Đảm bảo đủ chiều dài để di chuyển thoải mái trong khu vực làm việc.
  • Kiểm tra thường xuyên: Sử dụng thiết bị kiểm tra vòng đeo tay để đảm bảo tính liên tục của kết nối.

3. Dây nối đất (Ground Cords) và điểm nối đất chung (Common Point Ground)

• Chi tiết: Dây nối đất thường có điện trở giới hạn dòng (thường là 1 megaohm) để đảm bảo an toàn. Điểm nối đất chung là một vị trí kết nối duy nhất cho tất cả các thiết bị và dụng cụ chống tĩnh điện trong khu vực làm việc.
• Cách sử dụng: Kết nối một đầu dây nối đất với thảm, vòng đeo tay hoặc thiết bị, và đầu kia với điểm nối đất chung. Điểm nối đất chung sau đó được kết nối với hệ thống nối đất của tòa nhà.
• Lưu ý khi chọn:
  • Chiều dài dây: Đảm bảo đủ chiều dài để kết nối các thiết bị.
  • Loại đầu nối: Phù hợp với các thiết bị cần kết nối (ví dụ: kẹp cá sấu, jack cắm).
  • Đảm bảo kết nối chắc chắn: Các kết nối phải được thực hiện chắc chắn để đảm bảo đường dẫn điện tốt.

4. Súng thổi ion (Ionizing Air Guns and Blowers)

• Chi tiết: Thiết bị này tạo ra các ion dương và âm bằng cách sử dụng điện áp cao để ion hóa các phân tử không khí. Các ion này sau đó được thổi ra để trung hòa tĩnh điện trên các bề mặt.
• Cách sử dụng: Hướng luồng khí ion hóa vào bề mặt cần loại bỏ tĩnh điện. Đối với súng cầm tay, bóp cò để thổi khí. Đối với máy thổi cố định, đặt vật cần xử lý trong luồng khí.
• Lưu ý khi chọn:
  • Loại thiết bị: Súng cầm tay cho các khu vực nhỏ hoặc cần di chuyển, máy thổi cố định cho các khu vực lớn hơn hoặc dây chuyền sản xuất.
  • Lưu lượng khí: Đủ mạnh để loại bỏ tĩnh điện hiệu quả.
  • Cân bằng ion: Một số thiết bị có khả năng điều chỉnh sự cân bằng giữa ion dương và âm.
  • Bảo trì: Cần vệ sinh định kỳ các kim phát ion.

5. Quần áo chống tĩnh điện (ESD Garments)

• Chi tiết: Quần áo ESD thường được dệt từ sợi polyester hoặc nylon kết hợp với các sợi carbon dẫn điện theo cấu trúc lưới. Các sợi carbon này tạo ra một đường dẫn liên tục để tiêu tán điện tích.
• Cách sử dụng: Mặc quần áo ESD sao cho bao phủ các lớp quần áo thông thường. Đối với áo khoác hoặc áo choàng, cần kết nối với điểm nối đất bằng dây nối đất đặc biệt (groundable static control garment system).
• Lưu ý khi chọn:
  • Loại quần áo: Áo khoác, áo choàng, quần, tùy thuộc vào yêu cầu công việc.
  • Chất liệu: Thoáng khí và thoải mái khi mặc trong thời gian dài.
  • Kích cỡ: Vừa vặn với người mặc.
  • Khả năng giặt: Có thể giặt và duy trì đặc tính chống tĩnh điện sau nhiều lần giặt.

6. Giày dép chống tĩnh điện (ESD Shoes and Heel/Toe Grounders)

• Chi tiết: Giày ESD có đế được làm từ vật liệu dẫn điện. Dây đeo gót/mũi giày có một dải dẫn điện tiếp xúc với da bên trong giày và một phần dẫn điện tiếp xúc với sàn nhà chống tĩnh điện.
• Cách sử dụng: Đi giày hoặc đeo dây đeo gót/mũi giày khi làm việc trong khu vực EPA có sàn chống tĩnh điện.
• Lưu ý khi chọn:
  • Độ thoải mái: Quan trọng khi phải đi trong thời gian dài.
  • Hệ số chống trượt: Đảm bảo an toàn khi di chuyển.
  • Điện trở: Phù hợp với yêu cầu của tiêu chuẩn ESD.
  • Kiểm tra thường xuyên: Kiểm tra điện trở của giày/dây đeo định kỳ.

7. Bàn làm việc chống tĩnh điện (ESD Workstations)

• Chi tiết: Bàn làm việc ESD được thiết kế đặc biệt với mặt bàn làm từ vật liệu chống tĩnh điện, các điểm nối đất tích hợp, và thường có các phụ kiện hỗ trợ khác như giá treo dụng cụ nối đất.
• Cách sử dụng: Sử dụng như một bàn làm việc thông thường, nhưng đảm bảo kết nối tất cả các thiết bị và dụng cụ chống tĩnh điện với các điểm nối đất trên bàn.
• Lưu ý khi chọn:
  • Kích thước và thiết kế: Phù hợp với không gian và nhu cầu công việc.
  • Khả năng chịu tải: Đủ chắc chắn để chứa các thiết bị cần thiết.
  • Tính năng tích hợp: Các ổ cắm nối đất, giá treo vòng đeo tay.

8. Thiết bị đo kiểm tra tĩnh điện (ESD Test Equipment)

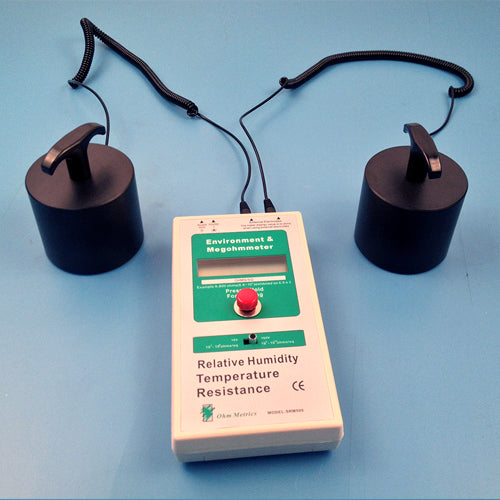

• Chi tiết: Các thiết bị này bao gồm máy đo điện trở bề mặt, máy đo điện áp tĩnh điện (field meter), và thiết bị kiểm tra vòng đeo tay/giày dép.
• Cách sử dụng: Tuân theo hướng dẫn sử dụng của từng thiết bị để đo lường các thông số ESD.
• Tầm quan trọng: Đảm bảo các biện pháp phòng ngừa tĩnh điện đang hoạt động hiệu quả và tuân thủ các tiêu chuẩn. Cần hiệu chuẩn định kỳ để đảm bảo độ chính xác.

9. Hộp đựng và khay chống tĩnh điện (ESD Safe Containers and Trays)

• Có nắp đậy: Bảo vệ linh kiện khỏi bụi bẩn và tác động vật lý.
• Chi tiết: Các hộp và khay này được làm từ vật liệu dẫn điện hoặc có lớp phủ chống tĩnh điện để lưu trữ và vận chuyển linh kiện an toàn.
• Cách sử dụng: Đặt linh kiện vào hộp hoặc khay khi không làm việc hoặc trong quá trình vận chuyển giữa các công đoạn.
• Lưu ý khi chọn:
• Kích thước và hình dạng: Phù hợp với linh kiện cần chứa.
• Loại vật liệu: Dẫn điện hoặc tiêu tán tĩnh điện tùy thuộc vào yêu cầu.

Kết luận

Việc triển khai đồng bộ và sử dụng đúng cách các dụng cụ và thiết bị hỗ trợ phòng ngừa tĩnh điện là yếu tố then chốt để bảo vệ linh kiện điện tử nhạy cảm trong môi trường sản xuất, sửa chữa và bảo trì. Sự kết hợp giữa các biện pháp nối đất, sử dụng vật liệu chống tĩnh điện, kiểm soát ion hóa và tuân thủ các quy trình làm việc an toàn ESD sẽ giúp giảm thiểu đáng kể nguy cơ hư hỏng do tĩnh điện, đảm bảo chất lượng sản phẩm và tiết kiệm chi phí cho doanh nghiệp cũng như người dùng cá nhân.
